PCB板循环包装箱设计方案

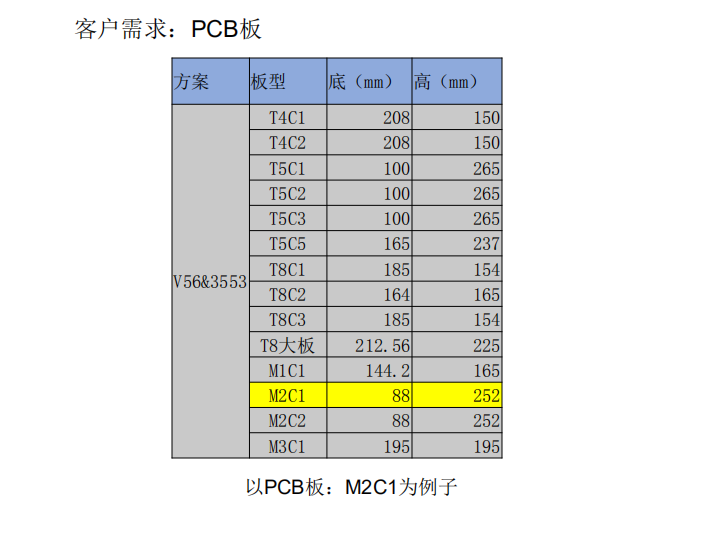

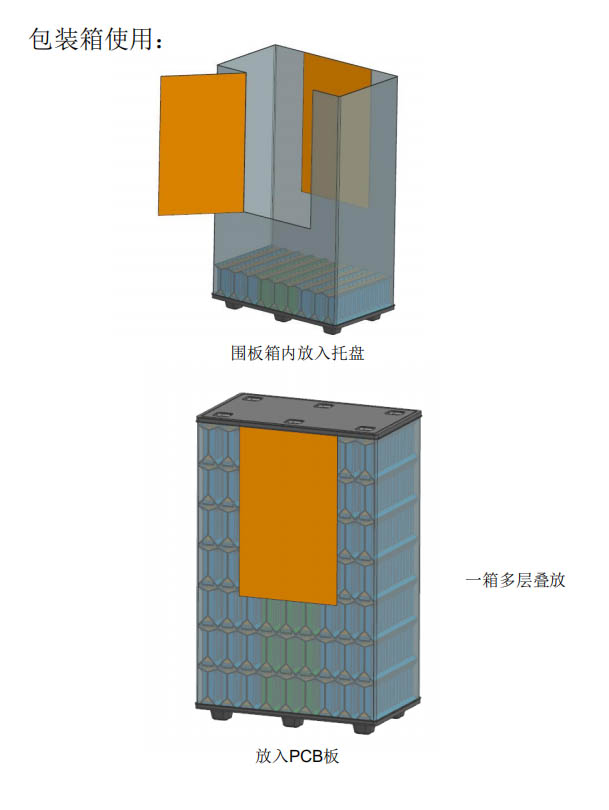

PCB线路板，又称印刷电路板，是电子元器件电气连接的提供者，PCB板在生产或者运输过程中，均需要使用包装箱对其进行包装存放，以方便集中存放和运输。以下我是司对PCB板循环包装设计方案，根据PCB板大小设计其与相匹配的凹槽托盘，用于固定PCB板，每个托盘放满固定好PC板，多个托盘可以叠加起来堆放，PCB板安装时全部包裹在托盘内，叠放的托盘用带有取物口的围板箱包围起来，最后盖上围板箱盖，整个PCB板循环包装箱设计方案就完成了。
 周转包装方案：
1.包装箱通用于塑胶卡板1200X1000
2. PCB板方便装卸卡板上
3. PCB板包装箱防静电、挤压

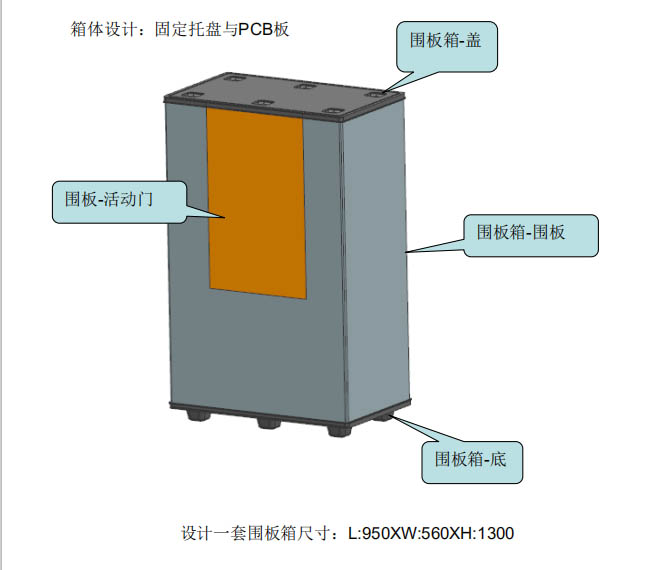

围板箱：
围板箱材质：HDPE+PP（含抗老化剂）
围板箱外尺寸：L:950XW:560XH:1300
围板内尺寸：900x510x1150
箱体自重：20-30Kg
箱体承重：500Kg,动载堆叠5层
适用温度：-20℃至55℃
使用寿命：3年以上（正常使用）
回收比例：0.5m
  |
