    显示屏围板箱设计
    包装箱设计

    围板包装箱设计

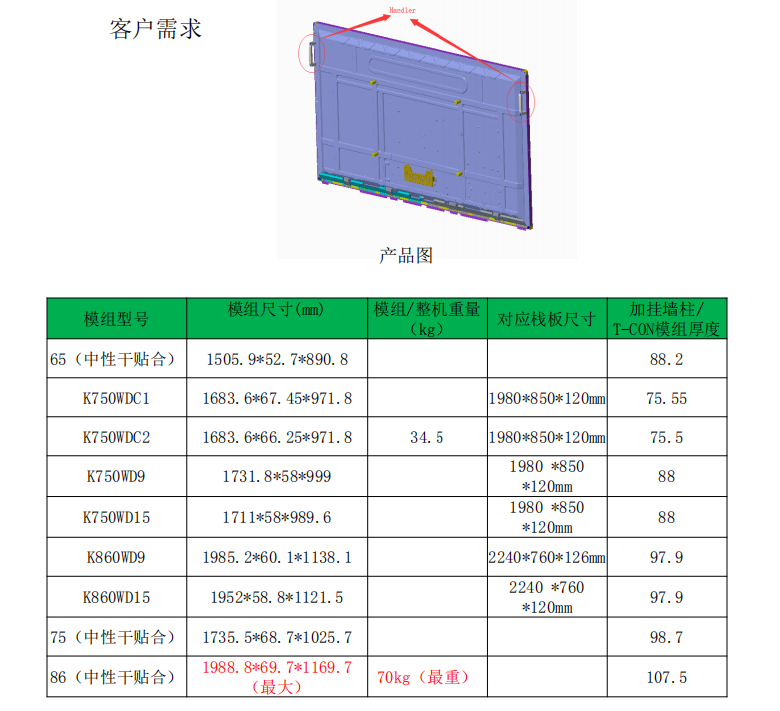

    1.通用性：设计一款能兼容以下模组的周转包装方案
    2.此包装方案不可过于占用空间，可折叠为宜
    3.包装方案强度需足够，最重的模组一片70kg左右
    4.包装数量5-6片

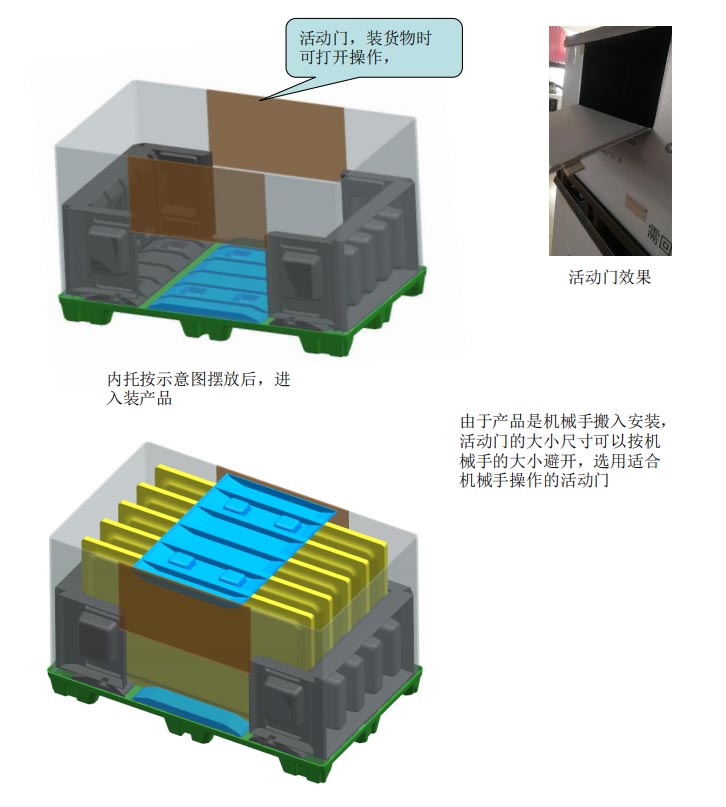

    5.包装方案需机械手能适应，可先做方案，机械手设备厂评估可否
    兼容
    6.每个包装箱需满足可堆叠2层
    7.其他可能需要满足的设计需求

    显示屏围板箱包装设计

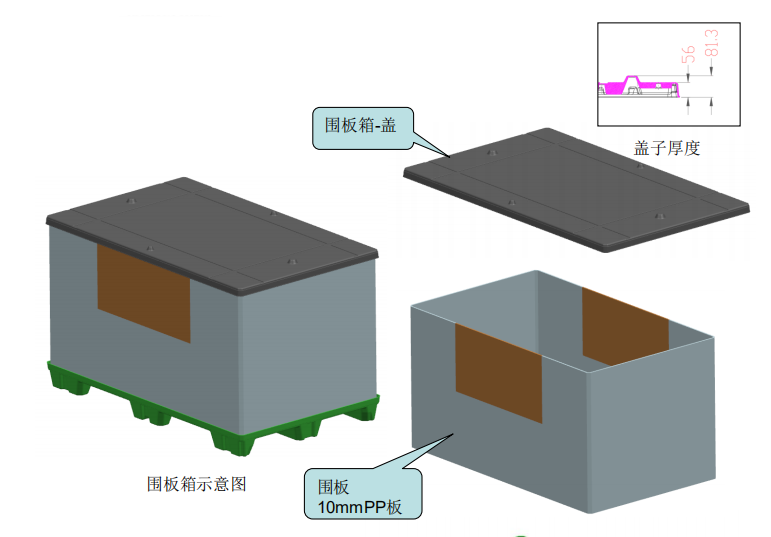

    围板箱：
    围板箱材质：HDPE+PP（含抗老化剂）
    围板箱外尺寸：L:1780xW:1065xH:1100
    围板内尺寸：1700x980x900
    箱体自重：30-40Kg
    箱体承重：1500Kg,动载堆叠2层
    适用温度：-20℃至55℃
    使用寿命：3年以上（正常使用）
    回收比例：0.33m³

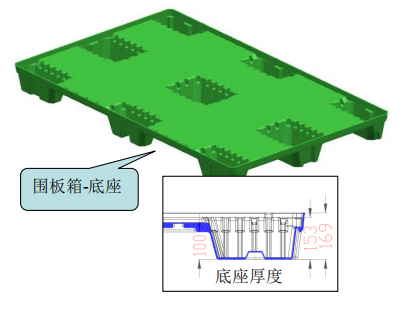

    		 围板箱底座

    显示民屏围板箱外形尺寸

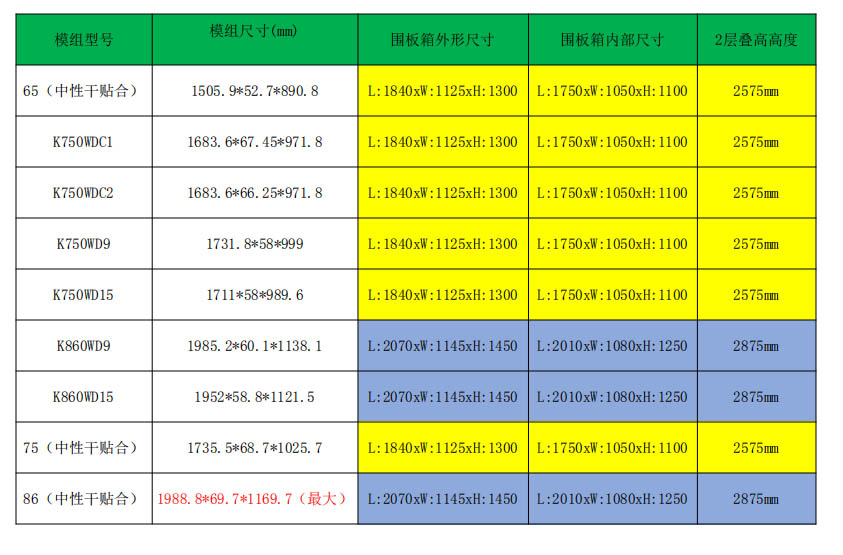

    围板箱选用：
    选用我们现有的常规围板箱。
    现有两款尺寸适合的：
    1：长1840X宽1125，
    2：长2070X宽1145，
    考虑到模组型号的多样，将围板高度统一到一个规格共用，现将1840X1125围板箱的
    围板尺寸统一为1100高、将2070X1145围板箱的围板尺寸统一为1250高。
    电梯使用有效尺寸：L: 2750*W:1700*H:2400
    仓库存放高度限制高度3米，现叠2层高度如上图

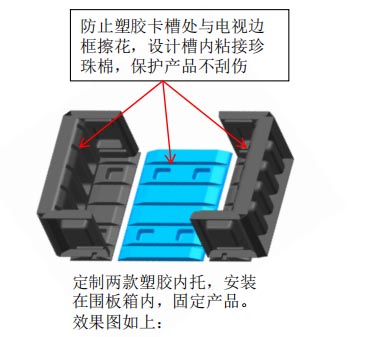

    塑胶托盘内托
    塑胶内托
    产品特性：

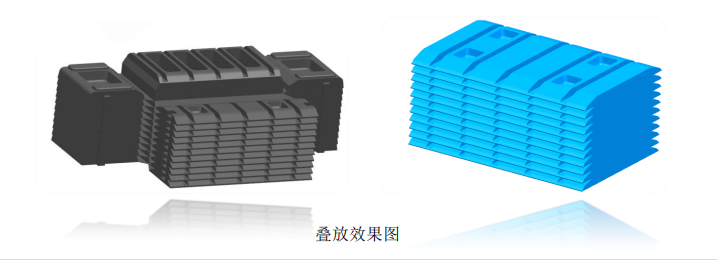

    定制型塑胶托盘，叠起包装，展开叠放。
    分段设计：
    分段设计可以一规格使用多种模组，不需
    要考虑模组的长度。
    内托规格：
    选用的常规的围板箱后，由于模组的长宽
    大小差异，又需要考虑围板箱全部通用于
    模组，内托需要设计为每款模组单独使用。
    现设计为一箱内装5件模组（如不影响机械
    手操作，有足够空间的情况下可以变更设
    计增加模数（实际操作需要看现场机械手
    操作数据）。
    塑胶内托

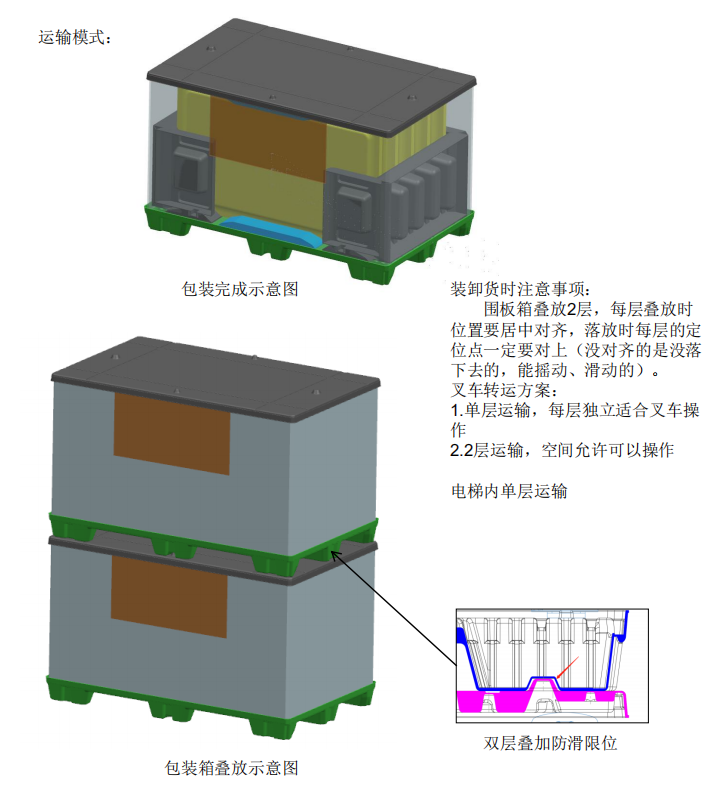

    显示屏包装箱

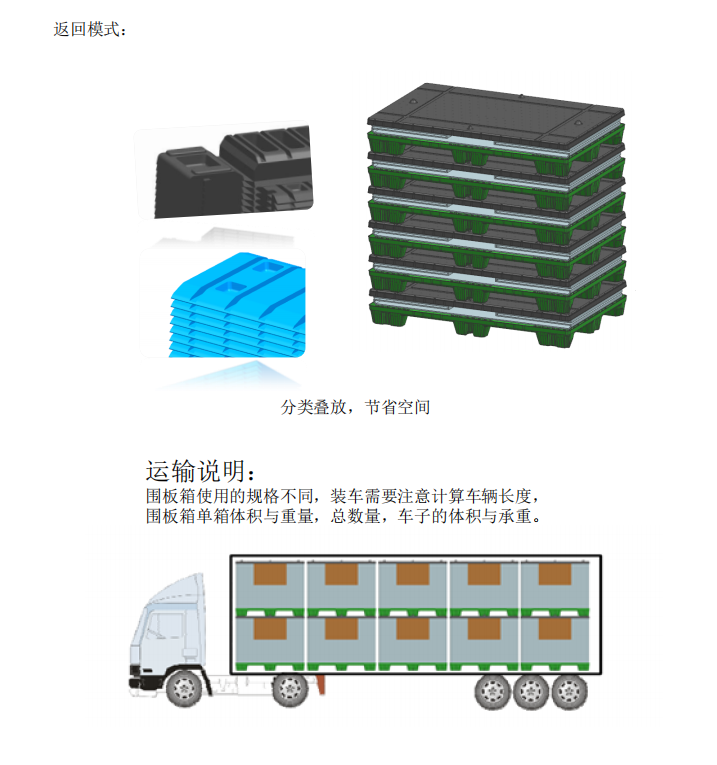

    围板箱运输模式
    围板箱运输模式

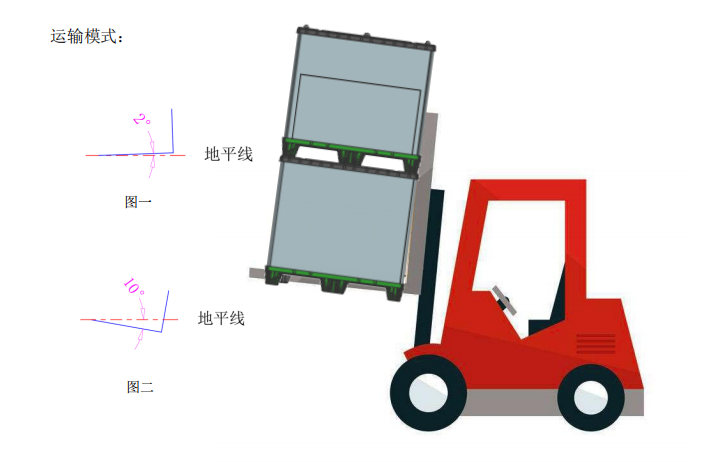

    将包装好的围板箱使用叉车装卸货
    叉货时：
    将叉板打斜与地平线倾斜0°~ 2°（如图一），
    叉板深入围板箱底部，匀速抬起箱底，再将斜度调到
    与地平线倾斜5°~ 10°左右；搬到指定地点
    运输过程中安全驾驶，减少颠簸，确保运输安全
    卸货时：
    将叉板缓慢匀速落下至底部10CM高位置，打斜
    叉板与地平线倾斜0°~ 2°（如图一），落下叉板
    退出围板箱底部。
    围板箱运输说明
     上述内容是前期设计稿资料，如需进一步了解更多信息。需要工程方
    案设计完成后提供！

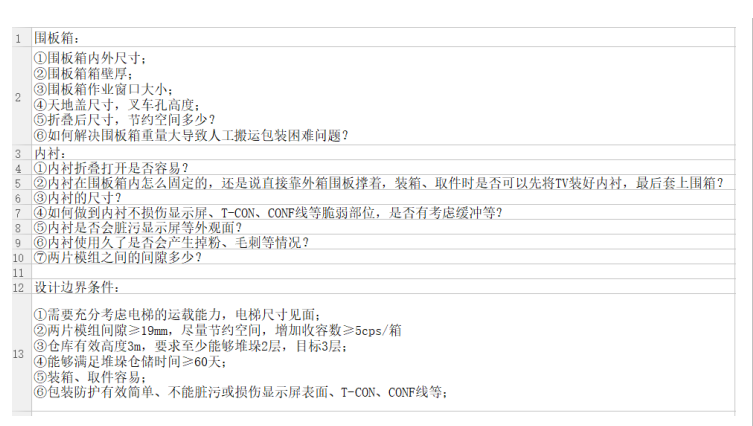

    围板箱介绍说明
    围板箱
    1.上述内容已提供
    2.底与盖是双层吸塑工艺，上述内容有
    提供厚
    度，围板10mmpp板。
    3.窗口按你们机械手尺寸设计开口大小。
    4.上述内容已提供
    5.围板箱折叠后在30%-40%空间，节省
    60%-70%
    6.堆叠时叉车，拆开后是分单件的，每
    件的重量
    成年人都可以拿动。
    内衬
    1.简单操作
    2.结构需要设计完成后提供详细
    安装步骤
    3.需要设计完成后
    4.内衬内卡槽 粘接珍珠棉
    5.内衬材为塑胶。在围板箱内密
    封使用
    6.使用时产品接触珍珠棉，不摩
    擦是不会出现这情况的，
    7.需要参照机械手设计，尽量设
    计为最小尺寸
