PCB板包装箱设计方案
包装箱设计：
周转包装方案：
1.包装箱通用于塑胶卡板1200X1000
2. PCB板方便装卸卡板上
3. PCB板包装箱防静电、挤压

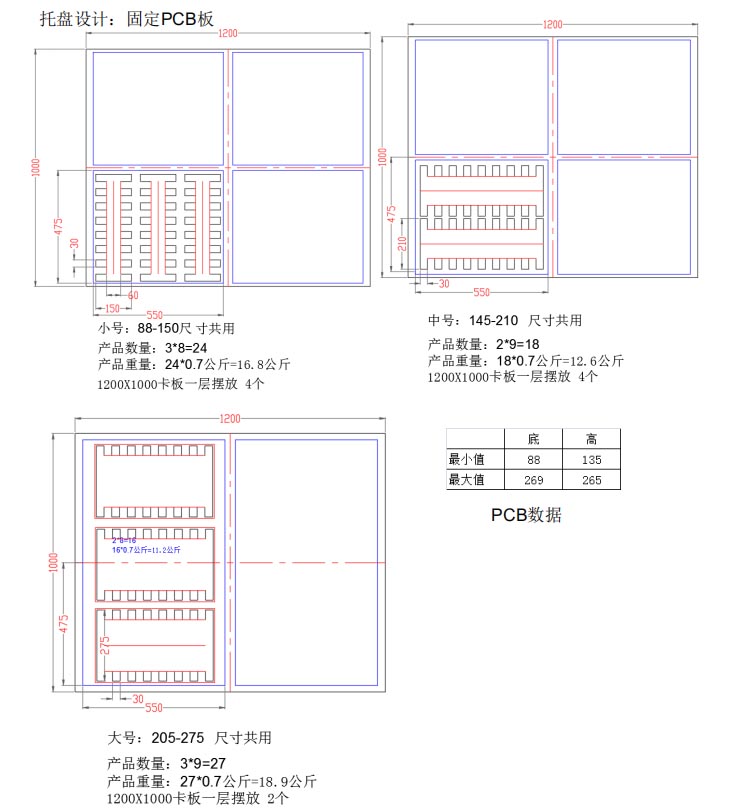

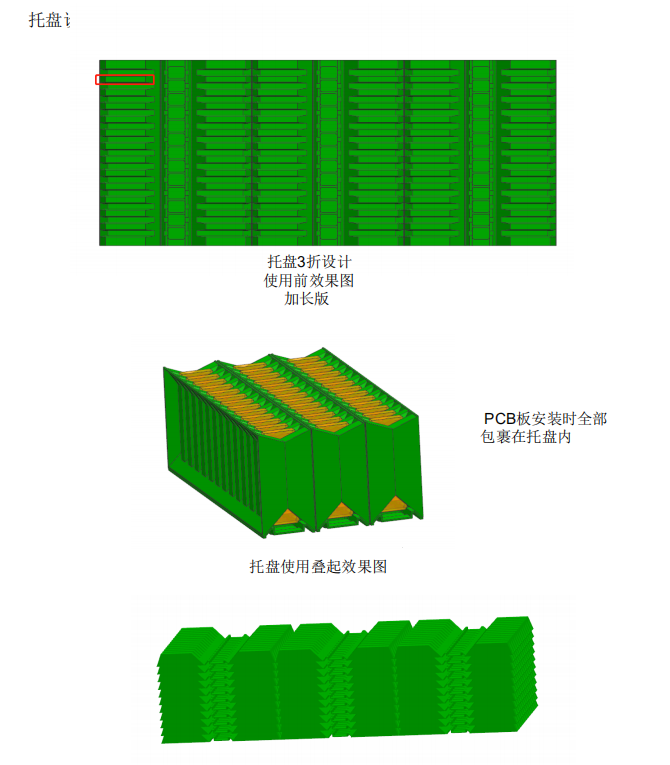

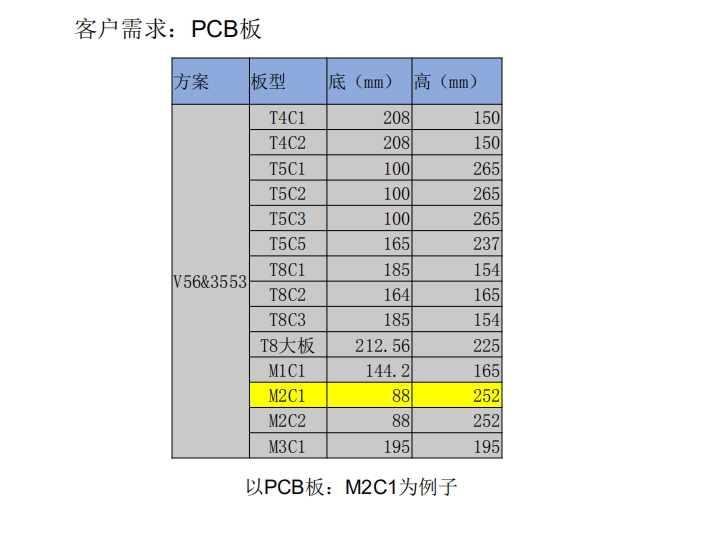

PCB板尺寸多样，现设计成大中小三款能共用的托盘，如示意图：
小号：88-150 内尺寸共用
中号：145-210 内尺寸共用
大号：205-275 内尺寸共用 高度按最大值265mm 设计
设计理念：
1. 每箱重量不超过22kg（工人方便搬拿）。

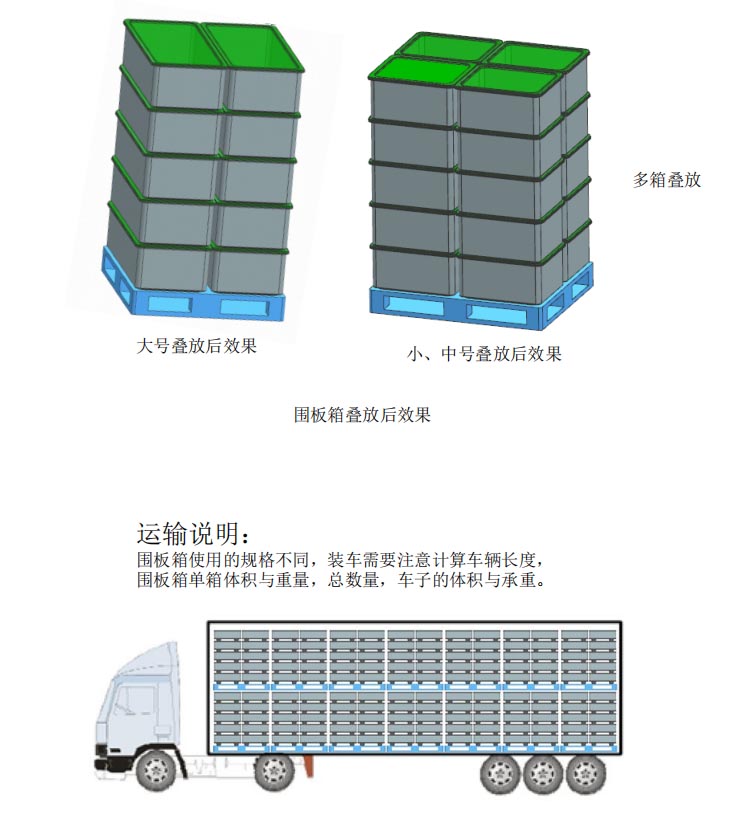

2. 堆叠能节省空间。
排版后确认使用的箱子需要用到2个规格。
大号如图，一层放2个箱子。
小号中号，一层放四个箱子

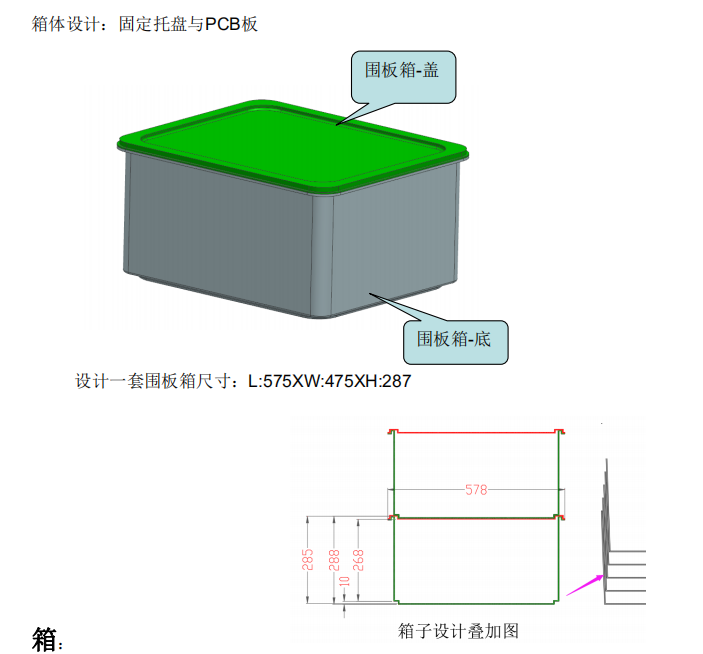

围板箱材质：HDPE（含抗老化剂）
围板箱外尺寸：L:578XW:478XH:287
围板内尺寸：550x450x268
箱体自重：3.0-4.0Kg
箱体承重：300Kg,动载堆叠5层
适用温度：-20℃至55℃
使用寿命：3年以上（正常使用）
回收比例：0.5m³
 |
