齿轮吸塑托盘包装方案
 |
||
|

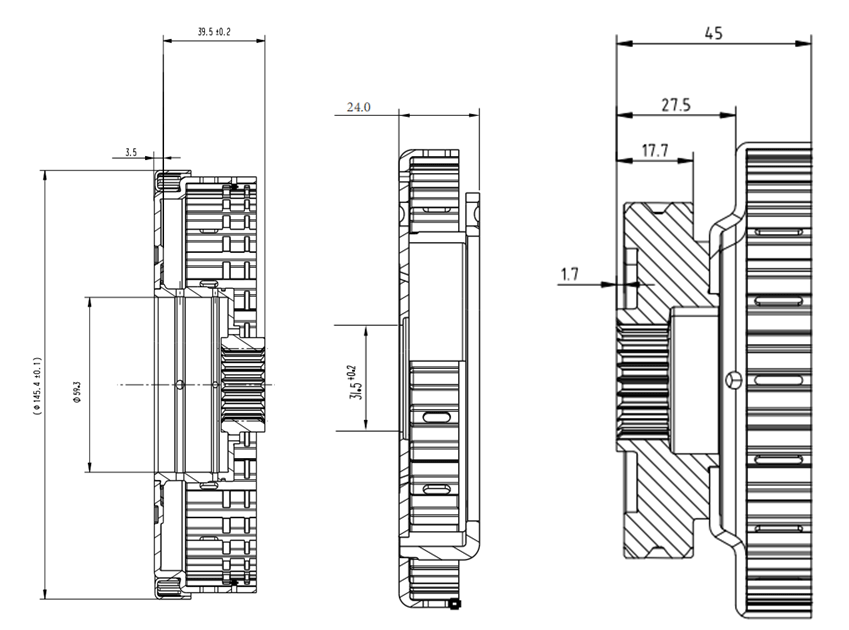

齿轮规格： 第1款产品由三个零部件组合总成，外径145.4mm ，高43mm，质量0.8039kg |
第2款产品由两个零部件组合总成，外径135mm ，高24mm质量0.5kg | 第3款产品由两个零部件组合总成，外径110mm ，高45mm,质量00.798kg |

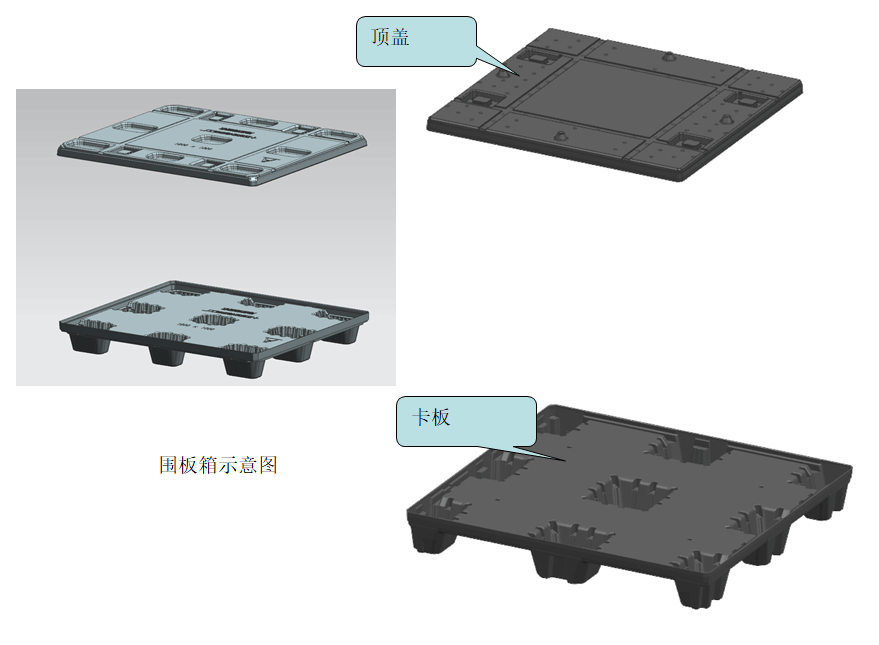

包装箱改为塑胶： 围板箱： 围板箱材质：HDPE 卡板外尺寸：L:1200xW:1000XH:150 卡板内尺寸：1160x940 箱体自重：10Kg 顶盖外尺寸：L:1200xW:1000XH:53 卡板内尺寸：1160x940 箱体自重：8Kg 箱体承重：1000Kg,动载堆叠2层 适用温度：-20℃至55℃ 使用寿命：3年以上（正常使用） 回收比例：0.33m³ |
||
 |

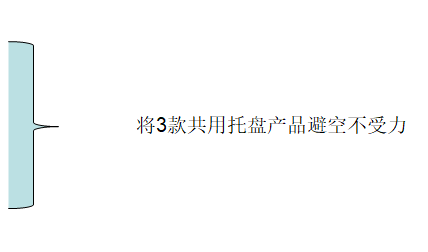

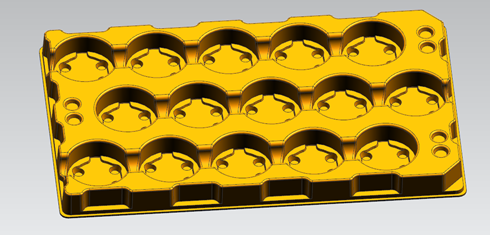

产品特性： 定制型塑胶托盘，同方向叠放，旋转180°放产品使用，节省返程空间。 尺寸970X580X68 材质ABS 4mm成型厚单个质量4.8kg。规格1200*1000托盘可以同时放两个15pcs每个托盘，一层平铺2个，就是30pcs/层，合计15层450个产品 |
|
|
第1款产品由三个零部件组合总成，外径145.4mm ，高43mm，质量0.8039kg，按一个托盘装450个包装总质量在457KG 第2款产品由两个零部件组合总成，外径135mm ，高24mm质量0.5kg,按一个托盘装450个包装总质量在320KG 第3款产品由两个零部件组合总成，外径110mm ，高45mm,质量0.798kg,按一个托盘装450个包装总质量在454KG |
 |
|
 |
 |
|

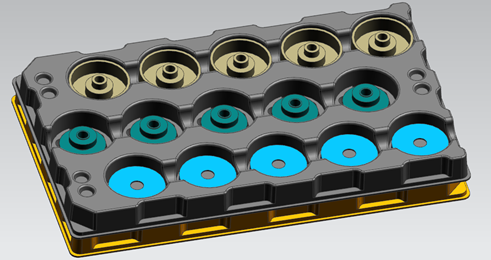

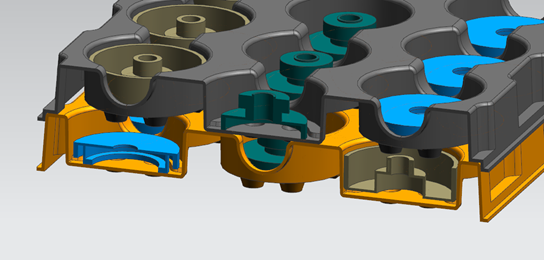

| 三款产品混装堆叠的效果 | ||
 |

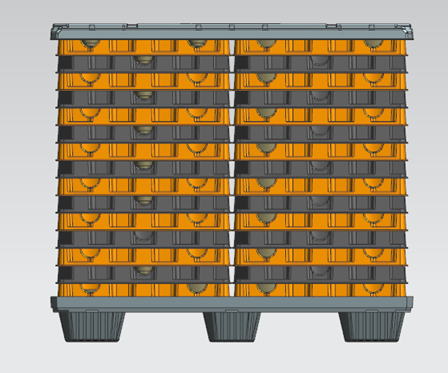

整体包装规格： 托盘尺寸970X580X68 规格1200*1000托盘可以同时放两个，托盘每堆叠一层增高58mm,堆叠15层高880mm，加卡板顶盖高度整体包装总高1050MM |
|
 |

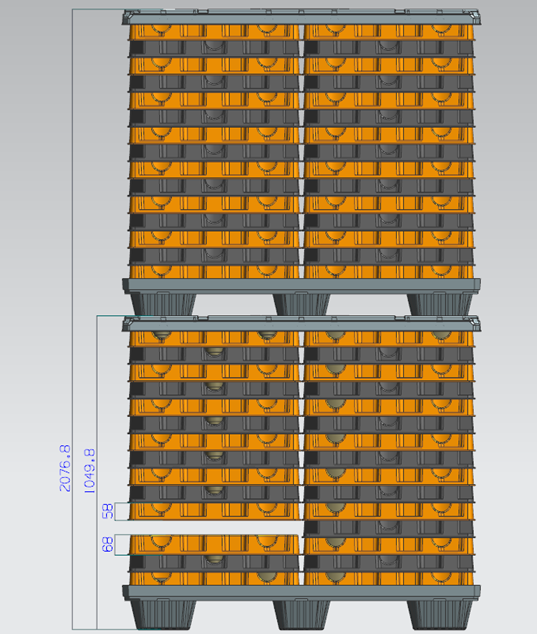

卡板堆叠两层的效果 高为2076mm |
|
|

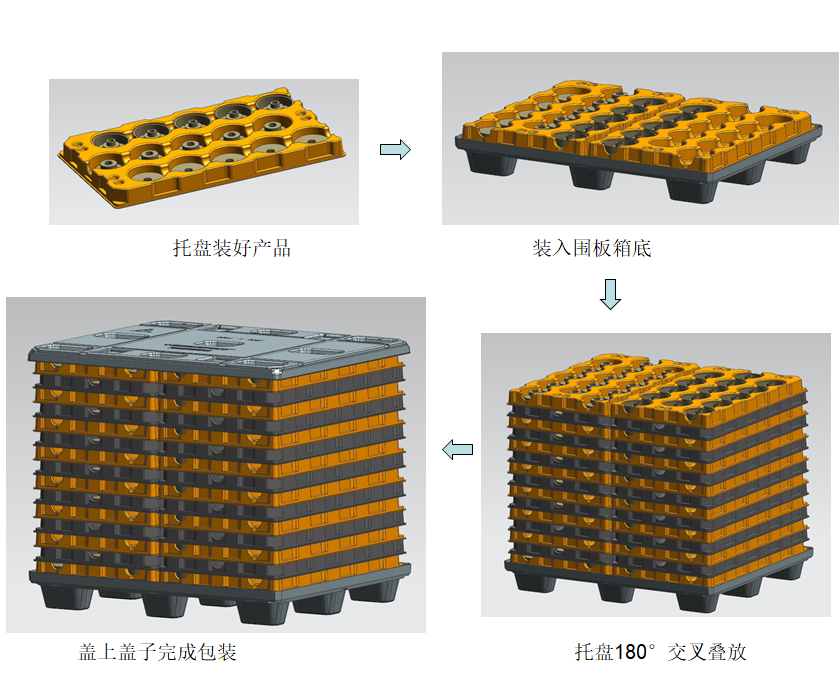

包装流程：  |
||

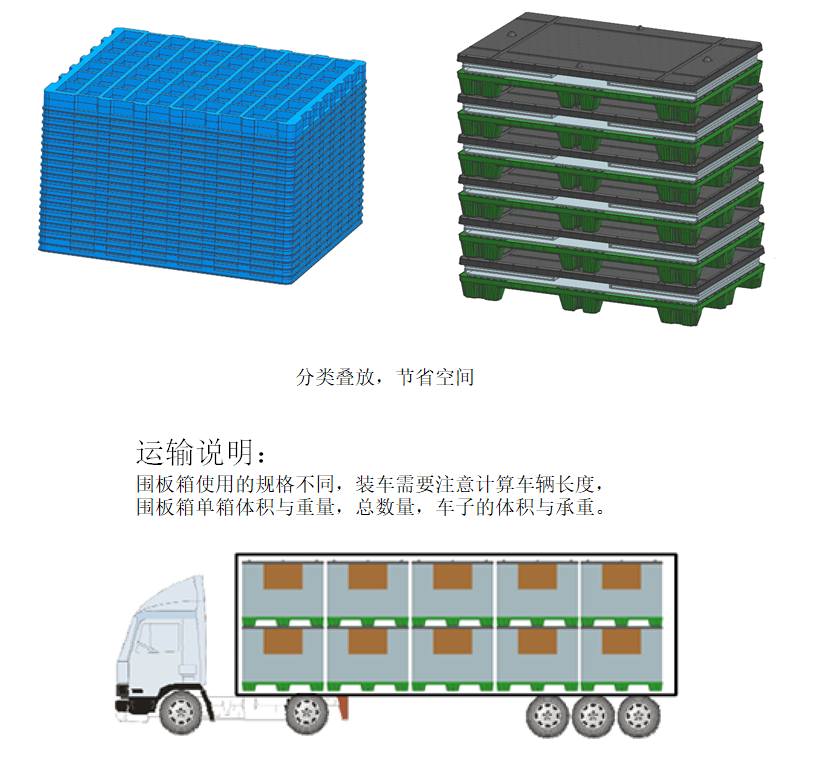

运输返程：
 |
||
